拉絲機系列 --- 水箱拉絲機----------------------------------------------------------------適用于金屬管(棒)拉絲

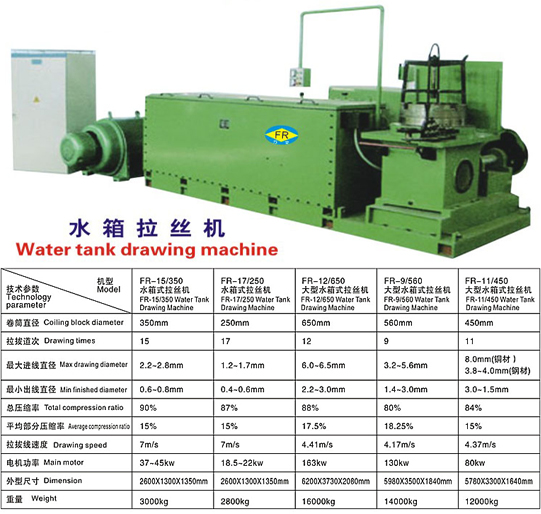

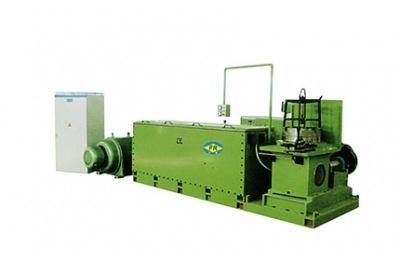

品 名：水箱拉絲機

用途：適宜拉拔Ф14mm以下的各種金屬線材適用拉拔范圍彈簧、鋼絲、制繩鋼絲、簾線鋼絲、胎圈鋼絲、藥絲焊絲、氣保焊絲、鋁包鋼絲、預應力鋼絲及各類低、中、高有碳鋼絲等等。

特點：多個拉拔頭組成的小型連續生產設備,通過逐級拉拔,并將拉拔頭置于水箱中,最后將鋼絲拉到所需的規格。

機器結構：

重 量：3000kg

卷筒直徑：350mm

拉拔道次：15

電機功率：37-45KW

電源電壓：380V　50-60HZ

外形尺寸：2600×1300×1350

一、 拉絲機產品概述：

拉絲機采用引進、吸收、消化技術開發生產的高檔拉絲機。適宜拉拔Ф14mm以下的各種金屬線材，適用拉拔范圍彈簧鋼絲、制繩鋼絲、簾線鋼絲、胎圈鋼絲、藥絲焊絲、氣保焊絲、鋁包鋼絲、預應力鋼絲、膠管鋼絲及各類低、中、高有碳鋼絲等等。

二、 拉絲機工作原理：

有多個拉拔頭組成的小型的連續生產設備，通過逐級拉拔，可以一次性地把鋼絲冷拉到所需的規格，所以工作效率比較高。但是，由于通過每一級的拉拔后，鋼絲的線徑發生了變化，所以每個拉拔頭工作線速度也應有變化.不同，各個根據拉模配置的拉拔頭的拉拔速度也要變化。拉拔速度的基準是每個時刻通過拉模的鋼絲的秒流量體積不變即使以下公式成立：πr2×v1= πr2×v2r：進線鋼絲的直徑 v1：進線鋼絲的線速度 r：線鋼絲的直徑 v2：出線鋼絲的線速度拉絲機的各個拉拔頭的工作速度就是基于以上的公式，保證各個拉拔頭同步運行。但是，以上的說明是基于理想狀態的穩態工作過程，由于機械傳動的誤差以及機械傳動的間隙，在起動、還有加速、減速、停止等動態的工作過程中，各個拉拔頭就無法保持同步，所以，現在大多數的直進式拉絲機上都有張力傳感器，測量各個拉拔頭間的鋼絲的張力，再把張力轉換成標準信號，用這個標準信號反饋給調速變頻器，變頻器用這個信號作閉環PID過程控制，在主速度上疊加上PID計算的調整量，保持各個張力檢測點的張力恒定，也就保證了直進式拉絲。

三、拉絲機設備組成：

1.拔絲由1設備0臺單獨的拔絲機組合而成。每臺機器都有自己獨自的減速機、電機、皮帶傳動、拉絲鍋、絲母座等組成。

2.收線采用雙盤收線，由一臺力矩電機驅動，通過力矩控制器來控制收線盤具的轉速及漲力。排線系統采用光杠無級排線

3.拔絲機放線使用鼠籠式自然放線架。

4.拔絲機設備控制系統由10臺變頻器通過單動、聯動電位器來控制各拔絲機的轉速。

5.拔絲機設備拔絲潤滑由專用的循環油系統

四、 拉絲機機器結構：

拔絲機 : 經連續拉絲至成品后，進入收線機。鋁桿經過拔絲模后，再纏繞在拉絲鍋上，經吊線輪、過線輪，進入下臺拔絲鍋。經連續拔絲至成品，進入最后一道工序即纏繞在工具盤上，以供絞線機等使用。

水箱拉絲機：水箱拉絲機是由多個拉拔頭組成的小型連續生產設備,通過逐級拉拔,并將拉拔頭置于水箱中,最后將鋼絲拉到所需的規格。就國內幾個主要水箱式拉絲機生產商 來看，一般配置了20個左右的拉拔頭。通過每一級的拉拔后,鋼絲的線徑發生了變化,所以每個拉拔頭工作線速度也應有變化。在整個拉拔過程中，只需要1臺電 動機通過機械傳動或齒輪箱來驅動，根據拉模配置的不同,各個拉拔頭的拉拔速度也要變化，
